采用先进的气凝胶技术和专业的生产工艺，该材料具有快速施工，快速凝固，高凝固强度和优异的绝缘性能。

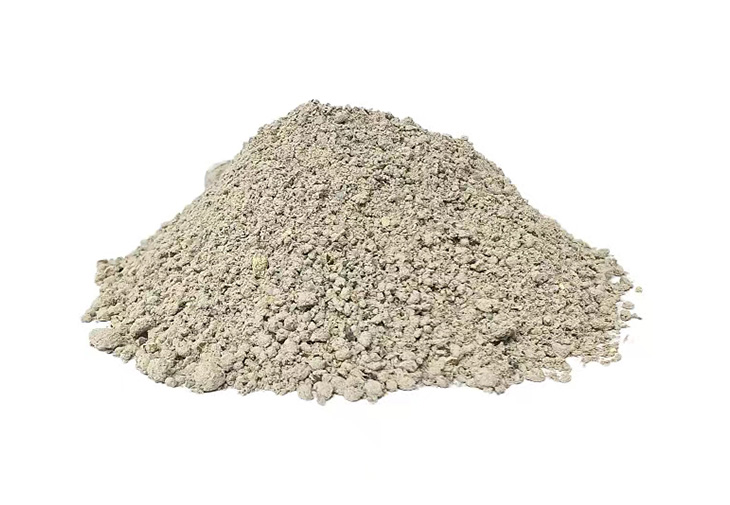

本品为干粉状，保质期长。将50kg干粉与10kg混合液混合，施工时搅拌均匀。混合的材料有糊状的稠度。将铁（钢）水包壳内壁的浮灰和粘渣清洗干净后，进行涂装。根据绝缘要求，涂层厚度应达到10- 20mm。从下往上涂抹，或者把勺子倒过来，一次涂抹一半的包壁。一旦涂层显示出一定的强度，翻转钢包，并适用于包装壁的另一半。
产品使用说明
1.建议将打开的保温涂层一次性使用完。
2.不要重复使用已混合但未使用的涂料；直接处理掉。
3.施工完成后，让钢包在室温下放置至少6小时，然后观察是否达到要求的强度，然后再进行砌筑工作或浇注料浇注。
|
项目 |
指标 |
|||
|
化学成分 |
AI2O3 |
% |
≥10 |
1600 |
|
SiO2 |
≥60 |
±1.5 |
||
|
体积密度 |
Natural accumulation |
g/cm3 |
≥1.0 |
≥10 |
|
After Molding |
≥1.45 |
≥25 |
||
|
抗弯强度 |
110℃×24h |
Mpa |
≥4.0 |
2.2 |
|
1100℃×3h |
≥4.5 |
65 |
||
|
热导率 |
350±25℃ |
W/(m·k） |
≤0.32 |
|
